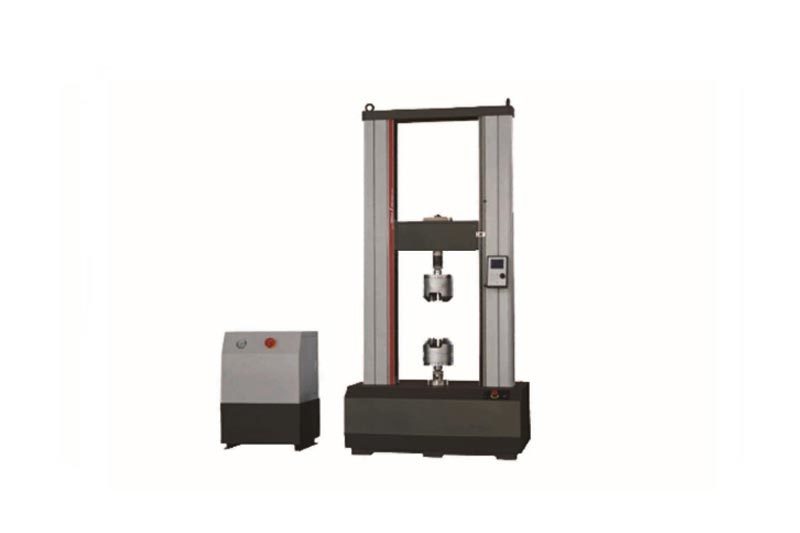

微機控制電液伺服萬能試驗機

所屬分類：

電力金具、鐵塔金屬構件檢測設備

一、用途和特點1.適用于各類塔材，鋼管桿等金屬材料的拉伸試驗,緊固件的拉伸試驗。2.試驗機結構穩固.加載平穩,控制準確,使用操作便捷。3.液壓系統增配快速回落裝置,以便提高試驗效率.4.控制軟件功能強大。

相關產品

詳細介紹

一、用途和特點

1.適用于各類塔材，鋼管桿等金屬材料的拉伸試驗,緊固件的拉伸試驗。

2.試驗機結構穩固.加載平穩,控制準確,使用操作便捷。

3.液壓系統增配快速回落裝置,以便提高試驗效率.

4.控制軟件功能強大。具備多種工作模式，具有限位保護。滿量程過載保護功能。

二、技術參數(通用參數)

技術參數
橫梁速度調節范圍	0.1-150mm/min
變形分辨率	500000碼,全程不分檔,分辨率不變
試驗力示值準確度	+0.5%/+1%
橫梁位移示值相對誤差	+0.5%
試驗力分辨率	50000碼,全程不分檔,分辨率不變
電子引伸計	標距25. 50. 100mm選配 ,延伸率最大50%
橫梁速度相對誤差	+0.5%/+1%
變形測量范圍	1% 100%F.S.
變形速率相對誤差	20.5%/*1%
變形示值相對誤差	+0.5%
試驗力速率調節范圍	0.01%-3%F.S./s
試驗力速率相對誤差	速宰<0.19%FS./s時，+1.0% ;速率20.1%F.S./s時, :0.5%

技術參數（選配參數）

技術參數
最大試驗力	100kN/200kN/300kN	500kN/600kN	1000kN	100kN/200kN/300kN
活塞速度調節范圍	0.1-150mm/min	0.1-150mm/min	02-120mm/min	0.2-120mm/min
變形速率調節范圍	0.005%-2.5%F.S/s	0.005%-2.5%FS./s	0.005%-1.6%F.S/s	0005%-16%FS/s
活塞行程	200mm	250mm	250mm	250mm
立柱間有效寬度	500mm	530mm	590mm	700mm
拉伸鉗口最大間距	600mm	710mm	710mm	760mm
最大壓縮空間	600mm	700mm	700mm	750mm
上下壓板尺寸	φ110mm	φ175mm	φ175mm	300x300mm
圓試樣夾持直徑	φ6-32mm	φ13-40mm	p20-60mm	φ20-70mm
扁試樣夾持厚度	0-30mm	0-30mm	0-40mm	20-60mm
電源	4kW/AC380V/50Hz	4kW/AC380V/50Hz	4kW/AC380V/50Hz	5.5kW/AC380V/50Hz
主機外形尺寸	730x550x2050mm	830x580x2300mm	850x640x2450mm	1900x900x3150mm
油源外形尺寸	1040x720x1100mm	1040x720x1100mm	1040x720x1100mm	1040x720x1100mm
重量	1800kg	2500kg	3500kg	8000kg
